Wprowadzenie
Coraz więcej domów inwestuje w panele fotowoltaiczne, co nieuchronnie wpływa na układ elektryczny budynku. Zmiany dotyczą zwłaszcza rozdzielnicy: pojawia się nowy punkt przyłączeniowy, dodatkowe zabezpieczenia oraz konieczność przemyślanego rozdzielenia obwodów. Jeśli chcesz zrozumieć, jak dokładnie przebiega integracja systemu PV z instalacją, warto poznać podstawowe zasady i wymagania.
Więcej o ogólnych relacjach między instalacją PV a siecią domu znajdziesz w artykule fotowoltaika a instalacja elektryczna w domu, który opisuje wpływ PV na całą instalację.
Gdzie podłączyć inwerter i co się zmienia w rozdzielnicy

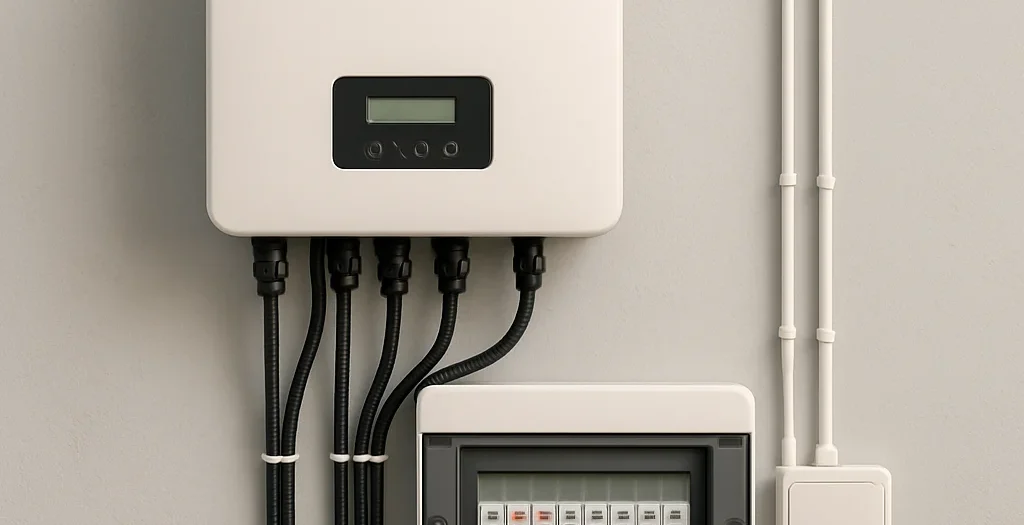

Inwerter (falownik) zazwyczaj podłącza się do rozdzielnicy elektrycznej w domu na poziomie po stronie AC, czyli tam gdzie dochodzi zasilanie z sieci. W praktyce oznacza to montaż wejścia AC inwertera do wolnego miejsca w rozdzielnicy głównej lub do wydzielonej szafy rozdzielczej.
W rozdzielnicy elektrycznej w domu pojawia się oddzielny wyłącznik mocy (MCB) dla obwodu inwertera oraz wyłącznik różnicowoprądowy (RCD) odpowiedniej klasy. Dodatkowo często trzeba dodać przekładki (separatory) lub listwy, które zabezpieczają przed przypadkowym połączeniem faz i ułatwiają montaż dodatkowych modułów.
Zabezpieczenia i przekładki — co trzeba dodać
Podłączenie fotowoltaiki wymaga kilku dodatkowych elementów ochronnych, dopasowanych do mocy instalacji i lokalnych przepisów. Standardowo dodaje się:
- wyłącznik nadmiarowo-prądowy (MCB) po stronie AC dla falownika,
- wyłącznik różnicowoprądowy (RCD) typu A lub B w zależności od generowanego prądu,
- odłącznik DC na przewodach od paneli (przy falowniku) oraz ograniczniki przepięć (SPD) po stronie AC i DC.
Przekładki i zestawy montażowe pomagają uporządkować przestrzeń w rozdzielnicy i zapewnić bezpieczne rozdzielenie obwodów stałoprądowych od przemiennoprądowych. Pamiętaj, że instalacja powinna spełniać wymagania producenta falownika i normy dotyczące instalacji elektrycznych.
Jeśli rozważasz samodzielny montaż, przeczytaj najpierw poradnik czy mozna samemu zalozyc fotowoltaike — to pomoże zrozumieć, które prace możesz wykonać bezpiecznie, a co lepiej powierzyć specjaliście.
Przykładowe rozwiązania dla domu jednofazowego i trójfazowego
Poniższa tabela przedstawia podstawowe różnice w podejściu do podłączenia inwertera w dwóch typowych konfiguracjach domów.
| dom jednofazowy | dom trójfazowy | |
|---|---|---|
| miejsce przyłączenia | do jednej fazy w rozdzielnicy, często przed licznikiem lub za nim (zgodnie z umową) | do wszystkich faz lub do wybranej fazy z dodatkowym balansem; częściej stosuje się inwertery trójfazowe |
| typ zabezpieczeń | MCB 1-fazowy, RCD typu A, SPD przy wejściu AC | 3x MCB, ewentualnie 3-kanałowy RCD lub kilka RCD, SPD 3-fazowe |
| ważne uwagi | może wystąpić przeciążenie jednej fazy przy dużym zysku PV | lepsze rozłożenie mocy, potrzeba monitoringu faz |
W praktyce projekt instalacji pozwala zminimalizować ryzyko nierównomiernego obciążenia i zabezpieczyć rozdzielnicę przed przeciążeniami. Przy większych mocach warto rozważyć rozdzielnię modułową lub dodatkową szafę dla falownika.
Praktyczne wskazówki przed i po montażu
Przed instalacją sprawdź dokumentację falownika i wymagania operatora sieci. Upewnij się, że w rozdzielnicy jest miejsce na dodatkowe moduły i że przewody DC/AC będa prowadzone zgodnie z zasadami BHP.
Po montażu wykonaj pomiary izolacji, test działania zabezpieczeń różnicowoprądowych oraz sprawdź, czy nie występują zakłócenia elektromagnetyczne. Warto też oznakować rozdzielnicę, wskazując obecność generatora fotowoltaicznego.
Dbanie o czytelne podpisy i porządek w rozdzielnicy ułatwia ewentualne serwisy i konserwacje, a także poprawia bezpieczeństwo domowników.
Jakie zabezpieczenia muszą się pojawić w rozdzielnicy po podłączeniu fotowoltaiki?
Standardowo: wyłącznik nadmiarowo-prądowy (MCB) dla obwodu falownika, wyłącznik różnicowoprądowy (RCD) odpowiedniej klasy oraz ograniczniki przepięć (SPD). W wielu instalacjach dodaje się też odłącznik DC przy falowniku.
Czy można rozprowadzić moc PV na kilka faz w domu jednofazowym?
W domu z jedną fazą nie rozdzielisz mocy na kilka faz bez modernizacji instalacji na trójfazową. Możliwe jest jednak stosowanie inwertera z funkcją zarządzania obciążeniem lub przesunięcia taktowania, ale to nie zastąpi fizycznej trójfazowej instalacji.
Kiedy warto wezwać elektryka zamiast próbować samodzielnie podłączyć falownik?
Jeśli nie masz uprawnień SEP lub doświadczenia w pracy z instalacjami niskiego i stałego napięcia, zleć montaż specjaliście. Prace przy przewodach DC i integracja z rozdzielnicą niosą ryzyko porażenia i uszkodzeń sprzętu.
