Podłączenie pompy ciepła do rozdzielnicy — schematy
Podłączenie pompy ciepła do rozdzielnicy to zadanie wymagające zaplanowania ochrony, sterowania i prawidłowego opisania obwodów. Poniżej przedstawiam praktyczne rozwiązania wraz z omówieniem elementów zabezpieczających i układów sterujących. Artykuł ma pomóc zarówno inwestorom, jak i wykonawcom w przygotowaniu czytelnej i bezpiecznej instalacji.
Elementy ochronne i zabezpieczenia
Podstawowe urządzenia zabezpieczające przy podłączeniu to wyłączniki nadprądowe (MCB), różnicowoprądowe (RCD) oraz styczniki i zabezpieczenia termiczne na obwodzie silnika. Warto także uwzględnić ochronę przeciwprzepięciową i warystory przy instalacji zewnętrznej jednostki.
| Element | Funkcja | Gdzie montować |
|---|---|---|
| Wyłącznik nadprądowy (MCB) | Ochrona przed przeciążeniem i zwarciem | na obwodzie zasilającym pompę |
| Wyłącznik różnicowoprądowy (RCD) | Ochrona przeciwporażeniowa | na sekcji zasilającej urządzenia grzewcze |
| Stycznik | Sterowanie załączaniem silnika | w rozdzielnicy, z zabezpieczeniem termicznym |
Sterowanie i integracja z automatyką
Sterowanie pompy ciepła może być realizowane przez wbudowany sterownik urządzenia lub przez zewnętrzną automatykę budynkową (BMS). Typowe funkcje to priorytet zasilania, ochrona przed suchobiegiem, kontrola pracy sprężarki oraz współpraca z taryfami czasu pracy.
Przy integracji należy przewidzieć wejścia i wyjścia sygnałowe: przekaźnik załączenia, sygnały alarmowe oraz pomiary prądowe do monitoringu. Dla inwestorów przydatne są porady dotyczące pompa ciepła i jej integracji z instalacją elektryczną — opisane rozwiązania ułatwiają dobór odpowiedniego układu sterowania.
Schematy przykładowe połączeń
Poniżej krótkie opisy typowych schematów. Schemat A to proste zasilanie z rozdzielnicy z MCB, RCD i stycznikiem. Schemat B uwzględnia dodatkowy softstart oraz zabezpieczenie przed przegrzaniem silnika.
- Schemat A: zasilanie 3-fazowe z zabezpieczeniem MCB + RCD + stycznik; bezpośrednie załączanie z termostatu.
- Schemat B: zasilanie 3-fazowe z przekaźnikiem czasowym i softstartem; monitorowanie prądu i alarm.
- Schemat C: integracja z systemem fotowoltaicznym i priorytetem zasilania — wymaga dodatkowej logiki.
Pamiętaj, że w przypadku starszych instalacji może być konieczna modernizacja starej instalacji elektrycznej przed podłączeniem jednostki — dotyczy to przekrojów przewodów i zabezpieczeń.
Opisanie obwodów w rozdzielnicy

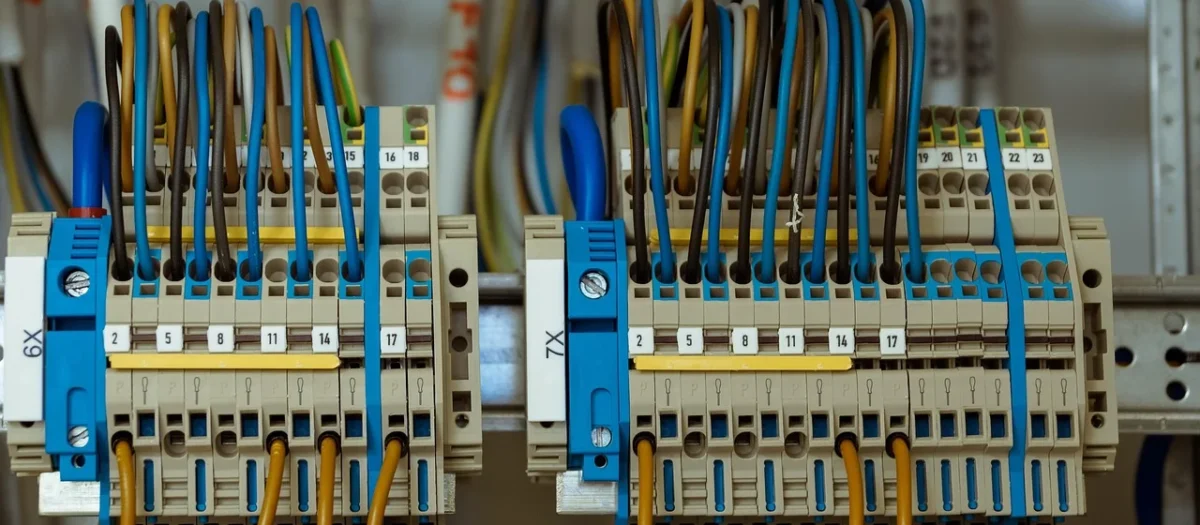

Poprawne oznaczenie obwodów w rozdzielnicy to nie tylko estetyka, ale i bezpieczeństwo. Każdy obwód powinien mieć numer, opis funkcji oraz informację o zastosowanym zabezpieczeniu. Numerację zaczynamy od głównego wyłącznika, a obwodom przypisujemy krótkie etykiety, np. „P1 – zasilanie zewn. pompy” lub „SPR – sprężarka”.
- Zapisuj: numer obwodu, przekrój przewodu, typ zabezpieczenia.
- Stosuj kolory i symbole zgodne z normami; naklejki laminowane są trwalsze.
- Dołącz schemat elektroniczny do dokumentacji rozdzielnicy.
W praktyce przydatne są też krótkie instrukcje obsługi w drzwiach rozdzielnicy — opis trybów pracy, procedury awaryjne i kontakty serwisowe upraszczają konserwację.
FAQ
Jakie zabezpieczenia są najważniejsze przy podłączeniu pompy ciepła?
Najważniejsze to wyłącznik nadprądowy, wyłącznik różnicowoprądowy oraz zabezpieczenie termiczne silnika. Dodatkowo warto zastosować stycznik i ochronę przeciwprzepięciową.
Czy mogę podłączyć pompę ciepła do standardowej rozdzielnicy elektrycznej w domu?
Tak, ale rozdzielnica musi mieć odpowiednie zabezpieczenia i pola na styczniki oraz miejsce na doprowadzenie przewodów 3-fazowych. Przy wątpliwościach skonsultuj się z elektrykiem.
Jak opisać obwód sterowania w rozdzielnicy?
Obwód sterowania opisujemy krótką etykietą, numerem i oznaczeniem przewodów (np. X1, X2). Dodaj opis funkcji i informację o napięciu sterowania.
