Dlaczego projekt instalacji to więcej niż „kilka kabli”
Instalacja elektryczna w domu to system bezpieczeństwa, wygody i przyszłej rozbudowy. Dobrze przygotowany projekt pozwala uniknąć kosztownych przeróbek, a także ułatwia rozmowę z wykonawcą i kontrolę zakresu robót. W praktyce „schemat instalacji elektrycznej w domu” jest mapą: pokazuje, skąd bierze się zasilanie, jak rozchodzi się po budynku i gdzie znajdują się zabezpieczenia.
Najważniejsze: prace przy instalacji powinny być prowadzone przez osoby z odpowiednimi uprawnieniami. Ten artykuł ma charakter informacyjny i pomaga zrozumieć proces, koszty oraz typowe decyzje, które i tak trzeba będzie podjąć przed startem.
Przyłącze i zasilanie budynku: od warunków po licznik
Planowanie zaczyna się od sprawdzenia warunków przyłączenia i mocy umownej. To one determinują, czy zasilanie będzie jednofazowe czy trójfazowe, jaki przewidzieć przekrój przewodów oraz jakie zabezpieczenia znajdą się przed licznikiem. Na tym etapie warto uwzględnić urządzenia „mocne”: kuchnię indukcyjną, piekarnik, ładowarkę auta, a coraz częściej także ogrzewanie elektryczne.
Jeśli myślisz o rozbudowie energetycznej domu, do decyzji wrócisz szybko. Inne potrzeby ma budynek z samą kuchnią elektryczną, a inne dom, w którym pojawi się pompa ciepła i dodatkowe obwody zasilania dla automatyki.
W projekcie zapisuje się też miejsce złącza, prowadzenie kabla zasilającego do rozdzielnicy oraz sposób uziemienia. Od tego zależą późniejsze pomiary i realne bezpieczeństwo użytkowania.
WLZ i uziemienie: kręgosłup instalacji
WLZ (wewnętrzna linia zasilająca) łączy licznik z rozdzielnicą główną. To odcinek, którego nie widać po tynkowaniu, dlatego powinien być zaprojektowany „z zapasem” i zgodnie z warunkami technicznymi. W praktyce rozstrzyga się tu m.in. liczbę żył, przekrój, trasę prowadzenia oraz odporność na uszkodzenia mechaniczne.
Równie ważne jest uziemienie i dobór układu ochronnego. W projekcie opisuje się sposób wykonania uziomu (np. fundamentowy lub otokowy), połączenia wyrównawcze oraz miejsce szyny PE/PEN. To element, który często decyduje o tym, czy zabezpieczenia zadziałają poprawnie przy uszkodzeniu.
Na tym etapie warto też przewidzieć ochronę przeciwprzepięciową (SPD) i miejsce na ewentualną rozbudowę rozdzielnicy. Jeśli planujesz instalację PV, sprawdź wcześniej, jak wygląda temat fotowoltaika a instalacja elektryczna w domu, bo układ zabezpieczeń i rozdział obwodów mogą wymagać innej logiki.

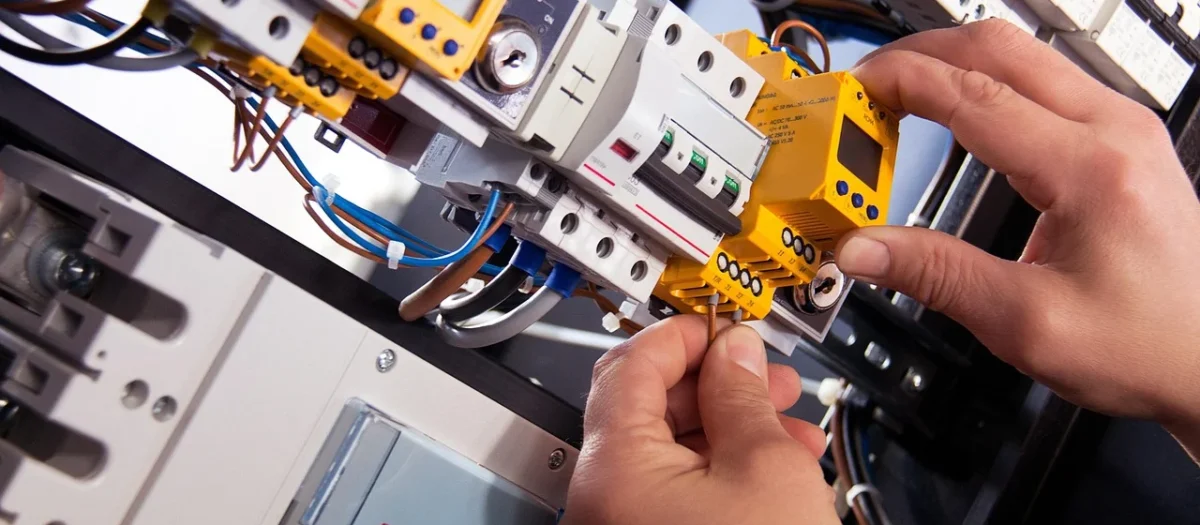

Rozdzielnica: serce domu i miejsce na przyszłość
Rozdzielnica to punkt, w którym projekt staje się bardzo konkretny: ile obwodów, jakie zabezpieczenia, jakie różnicówki i jak podzielić strefy. Dobra praktyka to podział na kilka RCD/RCBO, aby awaria jednego obwodu nie gasiła całego domu. Ważna jest też selektywność i czytelny opis każdego pola.
Poniżej przykładowy, uproszczony „szkielet” rozdzielnicy w domu jednorodzinnym (symbolicznie, nie jako dokument wykonawczy):
| Element | Rola w instalacji | Uwagi projektowe |
|---|---|---|
| Wyłącznik główny | Szybkie odłączenie zasilania | Łatwo dostępny, czytelnie oznaczony |
| Ogranicznik przepięć (SPD) | Ochrona przed przepięciami | Dobór do sieci i stref ochrony |
| RCD/RCBO | Ochrona przeciwporażeniowa | Podział na grupy obwodów dla niezawodności |
| Wyłączniki nadprądowe | Ochrona przewodów i obwodów | Dopasowanie do przekrojów i obciążenia |
| Rezerwa modułowa | Miejsce na rozbudowę | Ułatwia modernizacje i nowe funkcje |
W praktyce właśnie tu widać, czy ktoś wie, jak zaplanować instalację elektryczną: rozdzielnica nie powinna być „na styk”. Dodatkowe 20–30% miejsca często kosztuje niewiele, a oszczędza stresu za kilka lat.
Obwody gniazd: jak dobrać liczbę i logikę
Gniazda planuje się nie „od pokoju”, tylko od sposobu użytkowania. Inaczej wygląda salon z kinem domowym i biurkiem, inaczej kuchnia z wieloma urządzeniami, a jeszcze inaczej garaż. Zasadą jest dzielenie obciążeń tak, by nie przeciążać jednego obwodu i by awaria nie odcinała całej kondygnacji.
Warto rozdzielić gniazda ogólne od gniazd dedykowanych (np. lodówka, zmywarka, piekarnik, mikrofalówka, pralka, suszarka). Dzięki temu nawet przy wybiciu zabezpieczenia w jednym miejscu reszta domu działa normalnie.
- Gniazda blatu kuchennego: najlepiej kilka obwodów, bo czajnik i ekspres potrafią „zjeść” dużo mocy.
- Łazienka i pralnia: osobne obwody, przemyślana ochrona i trasy kabli poza strefami ryzyka.
- Garaż i ogród: obwody odporne na warunki, często z osobnym zabezpieczeniem i możliwością odłączenia.
- Sprzęt wrażliwy (IT/RTV): sensowny podział i porządek w rozdzielnicy ułatwiają diagnostykę.
Jeśli budujesz „na lata”, zaplanuj też punkty pod rolety, bramę, wideodomofon czy zasilanie pod przyszłą ładowarkę samochodu. Taniej położyć przewód dziś niż kuć ściany jutro.
Oświetlenie: sceny, strefy i bezpieczeństwo
Oświetlenie nie musi być tylko „włącz/wyłącz”. W projekcie wyznacza się strefy (komunikacja, praca, relaks), a także miejsca łączników schodowych i krzyżowych. Przy nowoczesnych domach dochodzą sterowniki, czujniki ruchu oraz ściemnianie, które powinno być dopasowane do źródeł światła.
Ważne jest też oświetlenie zewnętrzne: podjazd, wejście, taras. Dobrze wydzielony obwód pozwala serwisować lampy bez wyłączania połowy domu, a odpowiednie zabezpieczenia ograniczają skutki wilgoci czy uszkodzeń mechanicznych.
Jeśli zależy ci na prostocie, trzymaj się zasady: osobne obwody dla kondygnacji lub stref funkcjonalnych. To wygodne, logiczne i przyjazne w diagnostyce.
Przykładowy schemat instalacji elektrycznej w domu: jak czytać i co ma zawierać
Dobry schemat to nie tylko kreski, ale informacja: jaki przewód, jakie zabezpieczenie, jaki obwód i gdzie prowadzi. W dokumentacji często spotkasz schemat jednokreskowy rozdzielnicy oraz rzuty kondygnacji z punktami elektrycznymi. Dzięki temu instalacja elektryczna w domu krok po kroku staje się przewidywalna: wiesz, co powstaje najpierw, a co jest końcowym montażem.
Uproszczony opis przykładowej logiki (bez wartości i bez zastępowania projektu): przyłącze → WLZ → rozdzielnica (wyłącznik główny, SPD, RCD/RCBO) → obwody gniazd (ogólne i dedykowane) → obwody oświetlenia → obwody zewnętrzne i specjalne (garaż, ogród, automatyka). Taki schemat instalacji elektrycznej w domu ułatwia też wycenę, bo wykonawca widzi liczbę obwodów i trudność tras.
Ważne, aby schemat i opis zawierały identyfikację obwodów (np. G1, G2, O1…), a rozdzielnica miała czytelne etykiety. To detal, który procentuje latami.
Koszty i zakres robót: co realnie płacisz przed startem
Na koszt wpływa nie tylko metraż, ale też standard: liczba obwodów, typ osprzętu, ilość punktów, prowadzenie tras (strop, podłoga, ściany), rodzaj rozdzielnicy oraz to, czy przewidziano automatykę lub przygotowanie pod przyszłe urządzenia. Najczęstszy błąd inwestorów to porównywanie ofert „za punkt” bez doprecyzowania, co jest punktem i ile obwodów wchodzi w zakres.
Ustal z wykonawcą, co obejmuje cena: bruzdowanie, osadzenie puszek, okablowanie, montaż osprzętu, montaż rozdzielnicy, opis, uruchomienie oraz dokumentację powykonawczą. Dopiero wtedy porównanie ofert ma sens, a ty wiesz, jak zaplanować instalację elektryczną bez niespodzianek.
W budżecie zostaw margines na zmiany w trakcie: dodatkowe gniazdo w garderobie czy przeniesienie punktu światła to codzienność, a nie wyjątek.
Modernizacja starej instalacji: na co uważać i jak to ugryźć
W starszych domach problemem bywa nie tylko mała liczba gniazd, ale też brak przewodu ochronnego, zużyte połączenia, nieczytelne rozdziały obwodów czy „domowe” przeróbki. Modernizację zaczyna się od oceny stanu: oględzin, sprawdzenia rozdzielnicy, identyfikacji obwodów i decyzji, co wymienić w całości, a co można pozostawić.
- Sprawdź, czy masz sprawne uziemienie i poprawnie wykonaną ochronę przeciwporażeniową.
- Oceń, czy przekroje przewodów i zabezpieczenia są dobrane do rzeczywistych obciążeń.
- Wydziel obwody dla kuchni, łazienki, pralki i urządzeń o dużej mocy.
- Zaplanowane „rezerwy” w rozdzielnicy ułatwią późniejszą rozbudowę bez demolki.
Modernizacja często wychodzi taniej, gdy robi się ją etapami (np. najpierw rozdzielnica i kluczowe obwody, później reszta pomieszczeń), ale pod warunkiem, że całość ma spójną koncepcję i jest wykonana zgodnie z zasadami bezpieczeństwa.
Pomiary końcowe i odbiór: jak zamknąć temat profesjonalnie (FAQ)
Jakie pomiary wykonuje się na końcu prac?
Typowo wykonuje się m.in. pomiar ciągłości przewodów ochronnych, rezystancji izolacji, impedancji pętli zwarcia oraz testy wyłączników różnicowoprądowych. Zakres zależy od instalacji i wymagań odbioru, a wyniki powinny być udokumentowane w protokole.
Czy mogę samodzielnie wykonać projekt i montaż?
Możesz przygotować koncepcję rozmieszczenia punktów i potrzeb funkcjonalnych, ale projekt wykonawczy oraz prace montażowe powinny być realizowane przez osoby z odpowiednimi uprawnieniami. To kwestia bezpieczeństwa i odpowiedzialności prawnej.
Ile obwodów warto mieć w domu jednorodzinnym?
Nie ma jednej liczby, bo zależy od metrażu i wyposażenia. Dobra praktyka to wydzielanie osobnych obwodów dla urządzeń dużej mocy oraz logiczny podział gniazd i oświetlenia na strefy, aby awaria nie wyłączała całego domu.
Co najbardziej podnosi koszt instalacji?
Najczęściej: duża liczba obwodów i punktów, rozbudowana rozdzielnica, droższy osprzęt, trudne trasy prowadzenia przewodów oraz przygotowanie pod automatykę i przyszłe urządzenia. Koszt rośnie też, gdy decyzje zapadają dopiero w trakcie prac.
Jak sprawdzić, czy wykonawca zrobił wszystko poprawnie?
Poproś o protokoły pomiarów, opis rozdzielnicy i zestawienie obwodów, a także o krótkie omówienie działania zabezpieczeń. Dobrą praktyką jest też dokumentacja zdjęciowa tras przewodów przed tynkowaniem.
