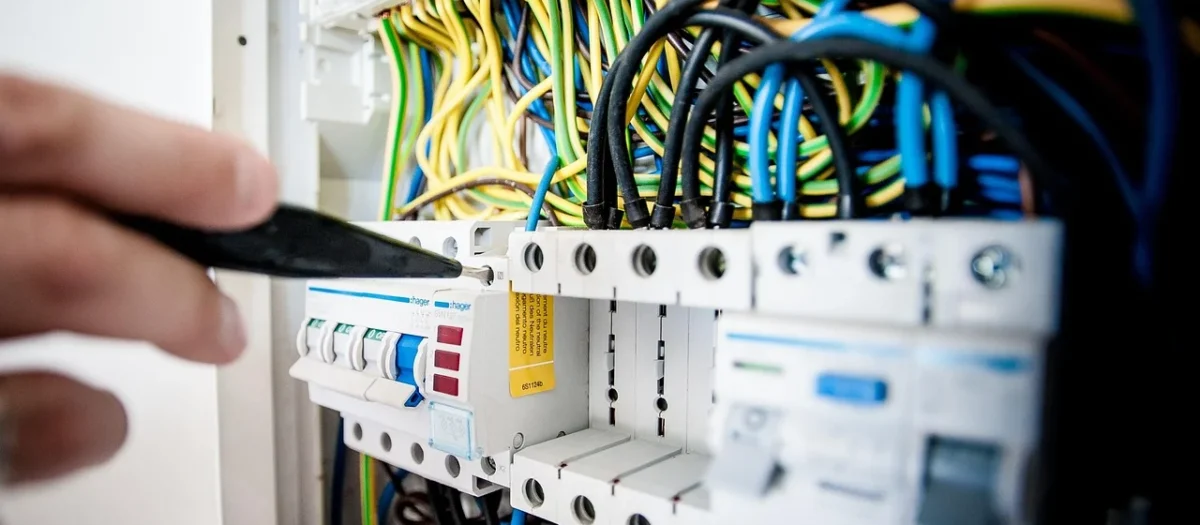

Po co są zabezpieczenia nadprądowe i RCD w domu
Domowa instalacja elektryczna ma działać niezauważalnie, ale jednocześnie reagować natychmiast, gdy pojawia się przeciążenie, zwarcie albo niebezpieczny prąd upływu. Dlatego w rozdzielnicy spotkasz dwa kluczowe „strażniki”: wyłączniki nadprądowe (popularnie „eski”) oraz wyłączniki różnicowoprądowe (RCD, potocznie „różnicówki”).
Wyłącznik nadprądowy chroni przewody i instalację przed przegrzaniem i skutkami zwarć. RCD nie zastępuje „eski” — jego zadaniem jest ochrona ludzi i redukcja ryzyka pożaru, gdy część prądu ucieka poza obwód (np. przez uszkodzoną izolację lub ciało człowieka).
W praktyce dobór zabezpieczeń to nie „mocniejsze = lepsze”. Właściwie dobrane elementy mają zadziałać szybciej niż przewód zdąży się nagrzać, a jednocześnie nie powodować irytujących, przypadkowych wyłączeń.
Jak dobrać zabezpieczenie nadprądowe do przewodu
Najważniejsza zasada brzmi: zabezpieczenie dobiera się do przewodu i sposobu ułożenia instalacji, a dopiero potem do spodziewanego obciążenia. To właśnie przewód ma swoje ograniczenia termiczne, a wyłącznik ma „odciąć” zasilanie zanim przewód ucierpi.
Jeśli zastanawiasz się, jak dobrać zabezpieczenie nadprądowe, zacznij od przekroju żył, długości trasy, rodzaju izolacji, temperatury otoczenia i tego, czy przewody biegną w ociepleniu, w peszlu, w ścianie czy w powietrzu. Pomaga też uporządkowanie obwodów i bilans obciążeń w miejscu, gdzie znajduje się rozdzielnica elektryczna w domu — bez tego łatwo o pomyłkę w doborze.
Dla orientacji w mieszkaniówce często spotyka się: oświetlenie na mniejszym zabezpieczeniu, a gniazda na większym, ale to tylko „skrót myślowy”. Dwa identyczne przekroje przewodu mogą wymagać różnych zabezpieczeń, jeśli są prowadzone w innych warunkach. Jeżeli nie masz pewności, skorzystaj z poradnika o tym, jak dobrać przewód elektryczny — dobór przewodu i zabezpieczenia to naczynia połączone.
| Obwód (typowo) | Przykładowy przewód | Przykładowe zabezpieczenie | Komentarz |
|---|---|---|---|
| Oświetlenie | 3×1,5 mm² | B10 | W praktyce ogranicza skutki zwarć i przeciążeń na cienkim przewodzie. |
| Gniazda ogólne | 3×2,5 mm² | B16 | Najczęstszy układ, ale warunki ułożenia mogą wymagać korekty. |
| Urządzenie o dużej mocy (np. piekarnik) | 3×2,5 mm² lub większy | B16/B20 | Warto rozważyć osobny obwód i zapas na długotrwałą pracę. |
Charakterystyki B i C: co oznaczają w praktyce
Litera na wyłączniku nadprądowym (np. B16, C16) mówi o tym, jak szybko zadziała zabezpieczenie przy krótkotrwałych, wysokich prądach rozruchowych. Nie chodzi o „moc”, tylko o tolerancję na chwilowe skoki prądu.
Charakterystyka B jest bardziej „czuła” na duże impulsy. Zwykle sprawdza się w typowych obwodach domowych: oświetlenie, gniazda w pokojach, kuchnia (o ile nie ma wielu silników). Charakterystyka C lepiej znosi prądy rozruchowe, więc bywa stosowana tam, gdzie są silniki lub transformatory (np. niektóre pompy, warsztatowe elektronarzędzia, większe wentylatory).
Uwaga: przechodzenie z B na C tylko po to, żeby „przestało wybijać”, może pogorszyć ochronę instalacji, jeśli problemem jest zbyt duże obciążenie lub uszkodzenie. Najpierw diagnoza, potem decyzja.
Wyłącznik różnicowoprądowy jak działa i przed czym chroni
Wyłącznik różnicowoprądowy jak działa? Porównuje prąd płynący przewodem fazowym i neutralnym. W idealnej sytuacji są równe. Jeśli część prądu „ucieka” inną drogą (np. przez obudowę urządzenia do uziemienia albo przez człowieka do podłogi), pojawia się różnica — i RCD odłącza zasilanie.
Najczęściej w domu spotyka się RCD o prądzie zadziałania 30 mA do ochrony dodatkowej ludzi. W wybranych zastosowaniach spotyka się też 100 mA lub 300 mA (częściej jako ochrona przeciwpożarowa, zwykle w innym układzie instalacji). Dobór wartości i miejsca montażu powinien uwzględniać selektywność oraz to, aby awaria jednego urządzenia nie „kładła” połowy domu.
RCD nie chroni przed przeciążeniem i zwarciem — dlatego w typowym obwodzie jest w parze z wyłącznikiem nadprądowym albo stosuje się aparat łączony (RCBO).
Różnicówka typ A czy AC: różnice i rekomendacje
Jedno z najczęstszych pytań brzmi: różnicówka typ A czy AC? Typ AC reaguje na sinusoidalny prąd różnicowy przemienny. Typ A reaguje dodatkowo na prądy pulsujące stałe, które mogą pojawiać się w nowoczesnych urządzeniach z elektroniką (zasilacze impulsowe, płyty indukcyjne, pralki z falownikiem, ładowarki).
W realiach współczesnego domu typ A jest zwykle bezpieczniejszym i bardziej przyszłościowym wyborem dla większości obwodów gniazdowych. Typ AC spotyka się nadal, ale jego zastosowanie w obwodach z dużą ilością elektroniki bywa ograniczone, bo może nie reagować prawidłowo na niektóre rodzaje upływu.
Jeżeli masz wątpliwość, czy dane obciążenia generują składową pulsującą, łatwiej przyjąć typ A jako standard w obwodach ogólnych, a typ AC pozostawić tylko tam, gdzie masz pewność, że odbiorniki są proste (np. klasyczne grzałki bez elektroniki). W instalacjach o szczególnych wymaganiach (np. fotowoltaika, falowniki) mogą pojawić się inne typy RCD — to temat do konsultacji z uprawnionym elektrykiem.
Przykładowe konfiguracje w domu: gniazda, kuchnia, łazienka
W praktyce najlepiej działa podział na kilka obwodów, żeby awaria jednego urządzenia nie wyłączała wszystkiego. Kuchnia i łazienka zasługują na szczególną uwagę: jest tam wilgoć, metalowe elementy i sprzęty o większej mocy.
Dobry schemat to osobne obwody dla: płyty/piekarnika, zmywarki, pralki, suszarki, gniazd blatu kuchennego oraz oświetlenia. Dzięki temu łatwiej dobrać zabezpieczenia pod realne obciążenia i szybciej zdiagnozować problem, gdy coś zacznie wyłączać zasilanie.
- Gniazda ogólne: zwykle B16 + RCD 30 mA (często typ A).
- Oświetlenie: często B10; RCD zależnie od koncepcji rozdzielnicy i selektywności.
- Łazienka: RCD 30 mA jest szczególnie istotny; warto ograniczyć „wspólną” różnicówkę dla wielu obwodów.
To nie jest gotowy projekt instalacji — raczej mapa decyzji, które wpływają na niezawodność i bezpieczeństwo.
Dlaczego „ciągle wybija”: najczęstsze przyczyny i pierwsze kroki
Częste wyłączenia to sygnał, że coś jest nie tak: przeciążenie obwodu, zwarcie, uszkodzenie urządzenia albo prąd upływu. Kluczowe jest ustalenie, co wybija: wyłącznik nadprądowy czy RCD. Wyglądają podobnie, ale powody zadziałania są inne.
Jeśli zadziała „eska”, podejrzewaj: zbyt dużo urządzeń na jednym obwodzie, uszkodzony przewód, zwarcie w gnieździe, listwie lub w sprzęcie. Jeśli zadziała RCD, typowe przyczyny to: wilgoć (np. w puszce, w łazience, na zewnątrz), uszkodzony filtr przeciwzakłóceniowy w urządzeniu, przebicie grzałki, albo suma małych upływów z wielu zasilaczy.
Pierwszy krok jest prosty: odłącz (fizycznie) urządzenia z gniazd na danym obwodzie i sprawdź, czy problem znika. Jeśli tak — winowajca jest wśród odbiorników, nie w instalacji.
Procedura diagnostyczna krok po kroku (bezpieczna i praktyczna)
Diagnostykę zacznij od obserwacji: czy wyłączenie następuje od razu po włączeniu, po kilku minutach, czy losowo. Czas bywa wskazówką: natychmiastowe zadziałanie częściej oznacza zwarcie lub duży upływ, a opóźnione — przeciążenie lub nagrzewanie elementu.
Bez rozkręcania osprzętu i bez dotykania przewodów możesz wykonać bezpieczną procedurę eliminacji:
- Wyłącz podejrzany obwód i odłącz wszystkie urządzenia z gniazd.
- Włącz zabezpieczenie ponownie i sprawdź, czy utrzymuje się bez obciążenia.
- Podłączaj urządzenia pojedynczo, czekając chwilę po każdym, aż problem się ujawni.
- Jeśli problem wraca po podłączeniu konkretnego sprzętu — nie używaj go do czasu sprawdzenia/naprawy.
Gdy wyzwala RCD „bez niczego w gniazdach”, przyczyna może leżeć w instalacji (np. wilgoć w puszce, uszkodzony przewód) i wtedy najlepszym krokiem jest wezwanie elektryka z uprawnieniami oraz odpowiednimi miernikami (pomiar rezystancji izolacji, pętli zwarcia, testy RCD).
Najczęstsze błędy w doborze i kiedy wezwać elektryka
Najgroźniejszy błąd to „wzmacnianie” zabezpieczeń bez analizy: zamiana B16 na C16 lub, co gorsza, zwiększanie prądu znamionowego, żeby przestało wybijać. To może sprawić, że przewód będzie się przegrzewał, a ryzyko pożaru wzrośnie.
Drugim częstym błędem jest montowanie jednej różnicówki na zbyt wiele obwodów. Teoretycznie działa, ale w praktyce sumują się prądy upływu i pojawiają się wyłączenia trudne do przewidzenia, a awaria jednego urządzenia odcina zasilanie w połowie domu.
Elektryka warto wezwać, gdy: wyłączenia są losowe i częste, pojawiają się ślady przegrzewania (zapach, przebarwienia), problem dotyczy stałej instalacji (a nie konkretnego sprzętu), albo gdy planujesz zmianę zabezpieczeń czy rozbudowę rozdzielnicy. To nie tylko kwestia wygody, ale też odpowiedzialności i zgodności z zasadami bezpieczeństwa.
FAQ
Czy mogę sam zmienić wyłącznik nadprądowy na „mocniejszy”?
Nie jest to zalecane. Zabezpieczenie ma chronić przewód, więc zwiększenie prądu znamionowego bez obliczeń i pomiarów może pogorszyć bezpieczeństwo. Jeśli wyłącznik zadziałał, najpierw trzeba ustalić przyczynę: przeciążenie, zwarcie lub błąd w instalacji.
Co oznacza B16 i C16 w praktyce domowej?
To wyłączniki o tym samym prądzie znamionowym (16 A), ale innej charakterystyce zadziałania przy krótkich, dużych prądach. B jest bardziej „czułe” na udary, C lepiej znosi prądy rozruchowe urządzeń z silnikami lub transformatorami.
Wyłącznik różnicowoprądowy jak działa, jeśli nie ma uziemienia?
RCD nadal może zadziałać, bo mierzy różnicę prądów między przewodem fazowym a neutralnym. Brak poprawnego uziemienia jest jednak poważnym problemem bezpieczeństwa i powinien zostać oceniony oraz naprawiony przez specjalistę.
Różnicówka typ A czy AC do nowoczesnego mieszkania?
W większości przypadków typ A jest lepszym wyborem, bo uwzględnia prądy różnicowe, które mogą generować urządzenia elektroniczne. Typ AC bywa wystarczający tylko dla prostszych odbiorników, ale w nowoczesnym domu łatwo o sytuacje, w których typ A będzie pewniejszy.
Dlaczego RCD wybija, gdy włączam pralkę lub zmywarkę?
Często winne są upływy prądu związane z wilgocią, grzałką, filtrem przeciwzakłóceniowym albo naturalnym sumowaniem się upływów w instalacji. Jeśli problem jest powtarzalny i dotyczy jednego urządzenia, warto je sprawdzić serwisowo i nie używać do czasu diagnozy.
