Wprowadzenie do schematu instalacji
Pomysł na prosty, czytelny schemat instalacji elektrycznej w domu przydaje się każdemu — od inwestora po wykonawcę. Poniższy artykuł pokaże przykładowy układ, omówi główne obwody i zabezpieczenia oraz wyjaśni, jak WLZ łączy się z licznikiem i rozdzielnicą.
Jeśli szukasz gotowego rysunku i opisu krok po kroku, warto zajrzeć do schemat instalacji elektrycznej w domu, gdzie znajdziesz dodatkowe przykłady.
Wlz, licznik i rozdzielnica — jak to działa
WLZ (główny przewód zasilający) to element doprowadzający energię do budynku. Przechodzi od przyłącza zewnętrznego do licznika energii, następnie do głównej rozdzielnicy. Relacje między nimi są proste: przyłącze → WLZ → licznik → rozdzielnica.

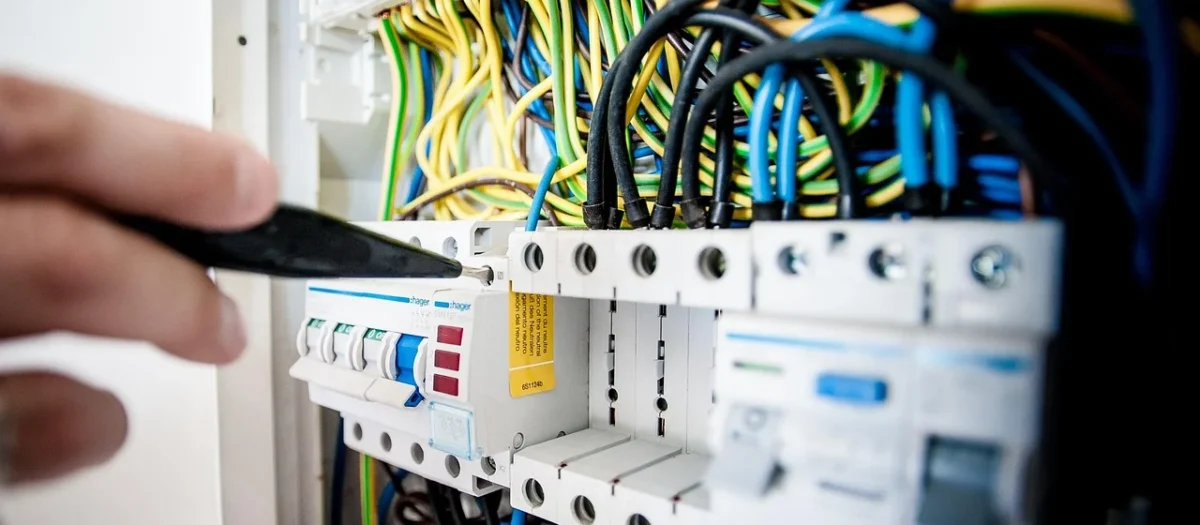

W rozdzielnicy umieszczamy zabezpieczenia, różnicówki oraz wyłączniki obwodów. Na schemacie rozdzielnicy elektrycznej widać rozmieszczenie tych elementów i opis funkcji każdego z nich.
Przykładowy schemat i opis obwodów
Poniżej znajduje się uproszczona tabela przedstawiająca typowe obwody w domu jednorodzinnym. To ułatwi zrozumienie, jakie urządzenia należą do którego obwodu i jakie zabezpieczenie zastosować.
| Obwód | Przykładowe obciążenie | Zabezpieczenie |
|---|---|---|
| Obwód oświetlenia | Gniazda oświetleniowe, lampy | WYŁ. nadmiarowo-prądowy 10-16 A |
| Gniazda ogólnego przeznaczenia | Gniazdka w pokojach | WYŁ. nadmiarowo-prądowy 16-20 A |
| Płyta indukcyjna | Płyta kuchennej, duża moc | Obwód dedykowany 32-40 A |
| Pralka, zmywarka | AGD kuchenne | 20-25 A |
W praktyce każdy obwód powinien mieć własny wyłącznik nadmiarowo-prądowy, a w newralgicznych miejscach (kuchnia, łazienka) dodatkową ochronę różnicowoprądową.
Zabezpieczenia — co i dlaczego
Zabezpieczenia chronią instalację przed przeciążeniem i zwarciem, a ludzi przed porażeniem. Najczęściej stosowane to wyłączniki nadmiarowo-prądowe (MCB) oraz wyłączniki różnicowoprądowe (RCD).
- MCB — zabezpiecza przewody przed przeciążeniem i zwarciem, dobieramy prąd znamionowy do typu obwodu.
- RCD — wykrywa upływy prądu i chroni przed porażeniem, szczególnie ważne w łazience i kuchni.
Dobór wartości zabezpieczeń powinien uwzględniać przekrój przewodów i spodziewane obciążenie. Schemat rozdzielnicy elektrycznej zwykle pokazuje, które sektory mają RCD, a które zwykłe wyłączniki.
Montaż i praktyczne uwagi
Przy realizacji instalacji warto zaplanować rezerwy — dodatkowe miejsca w rozdzielnicy i przewody do pomieszczeń, które mogą zmienić przeznaczenie. Rozsądne oznakowanie obwodów ułatwia późniejszą eksploatację.
Jeśli planujesz montaż płyty indukcyjnej, sprawdź, jaki przekrój i typ kabla zastosować — temat dokładniej opisuje poradnik jaki przewód do płyty indukcyjnej. To istotne, bo płyty potrzebują obwodu dedykowanego o odpowiedniej mocy.
Pamiętaj: projekty i schematy ułatwiają pracę, ale końcowy montaż i podłączenie powinien wykonać uprawniony elektryk. Błędy przy WLZ, liczniku czy źle dobrane zabezpieczenia mogą prowadzić do uszkodzeń lub zagrożeń pożarowych.
FAQ
Co to jest WLZ?
WLZ to główny przewód zasilający budynek, prowadzący energię od punktu przyłączeniowego do licznika i rozdzielnicy.
Czy mogę sam wymienić wyłącznik w rozdzielnicy?
Nie zaleca się samodzielnych prac przy rozdzielnicy bez uprawnień. Prace przy urządzeniach zasilających powinien wykonać elektryk z odpowiednimi kwalifikacjami.
Jak rozmieścić obwody w rozdzielnicy?
Obwody grupuje się logicznie: oświetlenie, gniazda, AGD, obwody specjalne. Każdy z nich powinien mieć własne zabezpieczenie i być opisany w schemacie rozdzielnicy.
